شريط تعريف الكابلات، بطاقة تعريف الكابلات (شكل سلالم)، سلسلة TAG
Cable Identification Tag (Ladder Style), TAG
شريط تعريف الكابلات، TAG
استفسار

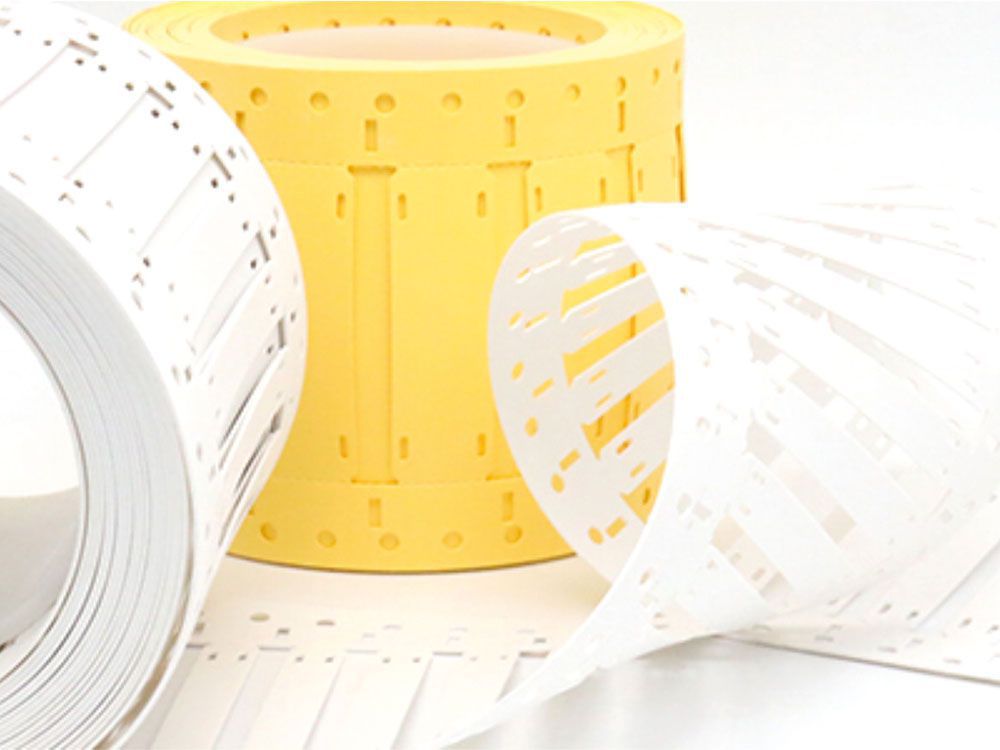

شريط تعريف الكابلات، بطاقة تعريف الكابلات
(شكل سلالم)

Cable Identification Tag (Ladder Style), TAG

موديل: TAG

تم تصميم بطاقة تعريف الكابل لتكون بشكل السلم وهي مصنوعة من البولي أوليفين المتقاطع الصديق للبيئة، تُعتبر مثالية لتحديد الكابلات وحزم الأسلاك ذات نطاق القطر الواسع في السكك الحديدية ومترو الأنفاق ومحطة الطاقة النووية والفضاء والتطبيقات الأخرى التي تتطلب وضع علامات واضحة بشكل دائم.
وببساطة، يمكن ربطها بالكابلات وحزم الأسلاك عن طريق روابط الكبلات بعد إزالتها من الناقل، كما يوصى باستخدام طابعة النقل الحراري وشريط النقل الحراري WO-80500BK لتلبية معايير الطباعة SAE AS 81531 و MIL-STD-202F.

المعيار

ASTM 2671/ DIN 5510-2

الميزات
  • يسمح المدخل الجانبي بالوصول إلى حزم الأسلاك كبيرة الحجم، وإتاحة إمكانية التعديل التحديثي والإصلاح
  • مثبطات عالية للهب، وانبعاثات منخفضة لكثافة الدخان
  • مقاومة ممتازة للتآكل والتلف الميكانيكي والسوائل والمزلقات والمذيبات
  • قابل للطباعة بالكمبيوتر، مع أي أحرف وتصميم شعار
  • لا تذوب في درجة حرارة عالية
  • الطابعة المقترحة: طابعة النقل الحراري (WO-III-170 / 300DPI / WO-III-110 / 600DPI)
  • الشريط المقترح: شريط النقل الحراري، 100 مم × 300 م (WO-90984BK / WO-80500BK)
  • اللون: أبيض، أصفر، تتوفر ألوان أخرى عند الطلب
الأبعاد
كود الطلب قياس الحزمة (قطعة/ لفة) الارتفاع (mm) الطول (mm) النطاق القابل للطباعة (mm) نطاق الاستخدام المقترح (mm)
الارتفاع الطول
DIN-M-4H-10.4- 45- 2K-W-B-P1-× 2000 10.4 45 6.4 25 5.08～12.7
DIN-M-4H-10.4 -53- 2K-W-B-P1-× 2000 10.4 53 6.4 33 5.08～12.7
DIN-M-4H-10.4 -64- 2K-W-B-P1-× 2000 10.4 64 6.4 44 5.08～12.7
DIN-M-6H-10.4 -76- 2K-W-B-P1-× 2000 10.4 76 6.4 56 5.08～12.7
DIN-M-6H-10.4 -90- 2K-W-B-P1-× 2000 10.4 90 6.4 70 5.08～12.7
DIN-M-4H-12.0 -102- 2K-W-B-P1-× 2000 12.0 102 8.0 82 12.7～19.1
DIN-M-4H-15.0- 45-1.5K-W-B-P1-× 1500 15.0 45 11.0 25 12.7～19.1
DIN-M-4H-15.0 -53-1.5K-W-B-P1-× 1500 15.0 53 11.0 33 12.7～19.1
DIN-M-4H-15.0 -64-1.5K-W-B-P1-× 1500 15.0 64 11.0 44 12.7～19.1
DIN-M-6H-15.0 -76-1.5K-W-B-P1-× 1500 15.0 76 11.0 56 12.7～19.1
DIN-M-6H-15.0 -90-1.5K-W-B-P1-× 1500 15.0 90 11.0 70 12.7～19.1
DIN-M-4H-20.3 -45- 1K-W-B-P1-× 1000 20.3 45 16.3 25 19.1～25.4
DIN-M-4H-20.3 -53- 1K-W-B-P1-× 1000 20.3 53 16.3 33 19.1～25.4
DIN-M-4H-20.3 -64- 1K-W-B-P1-× 1000 20.3 64 16.3 44 19.1～25.4
DIN-M-6H-20.3 -76- 1K-W-B-P1-× 1000 20.3 76 16.3 56 19.1～25.4
DIN-M-6H-20.3 -90- 1K-W-B-×-P1-× 1000 20.3 90 16.3 70 19.1～25.4
DIN-M-4H-25.4 -45- 1K-W-B-×-P1-× 1000 25.4 45 21.4 25 25.4 and up
DIN-M-4H-25.4 -53- 1K-W-B-×-P1-× 1000 25.4 53 21.4 33 25.4 and up
DIN-M-4H-25.4 -64- 1K-W-B-×-P1-× 1000 25.4 64 21.4 44 25.4 and up
DIN-M-6H-25.4 -76- 1K-W-B-×-P1-× 1000 25.4 76 21.4 56 25.4 and up
DIN-M-6H-25.4 -90- 1K-W-B-×-P1-× 1000 25.4 90 21.4 70 25.4 and up
الخواص الفنية
الخاصية الحالة الاداء طريقة الاختبار
قوة الشد (MPa) غير معتق ≥10.3 ASTM D2671
معتق بالحرارة ≥6.9
نسبة الاستطالة القصوى (%) غير معتق ≥200
معتق بالحرارة ≥100
مقاومة الجهد (V) غير معتق 2500 V,60s,اجتاز UL224
قوة العزل (MV/m) غير معتق ≥19.7 ASTM D2671
معتق بالحرارة ≥15.8
المقاومة النوعية (Ω-cm) غير معتق ≥10^14 ASTM D2671
امتصاص المياه (%) غير معتق ≤1.0 ASTM D 570
اختبار مقاومة التآكل غير معتق اجتاز UL 224
اختبا ر الصدمة الحرارية غير معتق لا يتشقق UL 224
المرونة عند درجة الحرارة المنخفضة غير معتق لا يتشقق UL 224
قابلية الاشتعال غير معتق فئة S3 DIN 5510-2
منتجات ذات علاقة

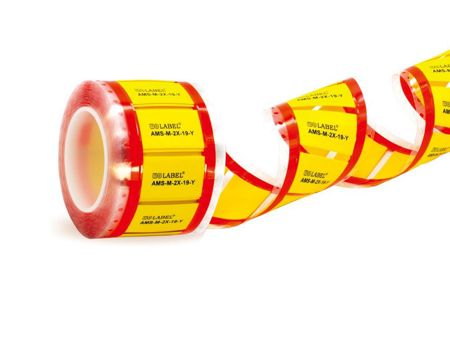

شريط ملصقات للأسلاك والكابلات، AMS شريط ملصقات للأسلاك والكابلات، AMS

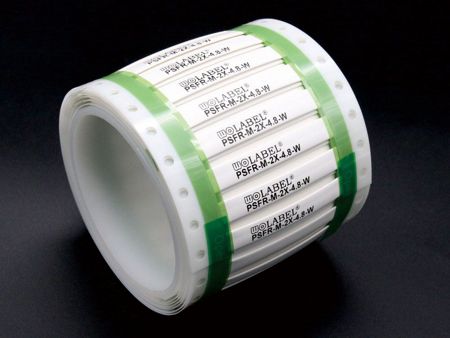

شريط ملصقات للأسلاك والكابلات، PSFR شريط ملصقات للأسلاك والكابلات، PSFR

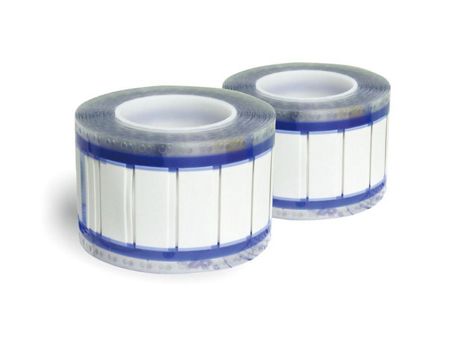

شريط ملصقات خال من الهالوجين، RSFR شريط ملصقات خال من الهالوجين، RSFR
شريط ملصقات عازل ومقاوم للحريق، HMS شريط ملصقات عازل ومقاوم للحريق، HMS

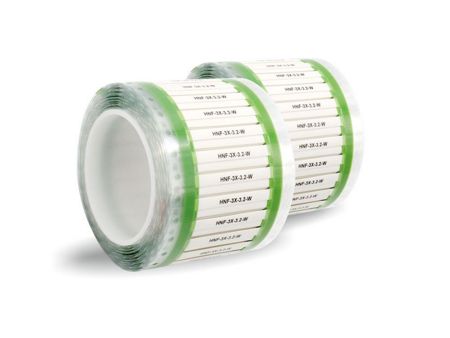

شريط ملصقات عازل منكمش بالحرارة، HNF شريط ملصقات عازل منكمش بالحرارة، HNF

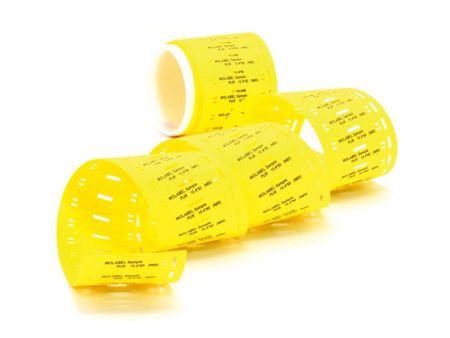

ملصق ليبل للكابلات والأسلاك، PUR ملصق ليبل للكابلات والأسلاك، PUR

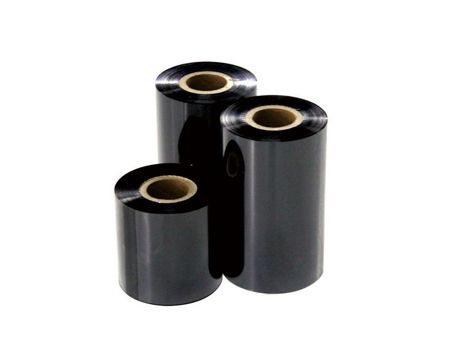

شريط نقل حراري، WO-80500BK شريط نقل حراري، WO-80500BK
شريط تعريف الكابلات، TAG شريط تعريف الكابلات، TAG
الاستفسار

إذا كانت لديكم أسئلة أو استفسارات حول منتجاتنا أو تريدون عرض سعر، فلا تترددوا في الاتصال بنا مباشرة وفي أي وقت.

نظراً للخبرة الطويلة والمتراكمة لشركة WOER في مجال تصنيع الأنابيب القابلة وغير القابلة للانكماش بالحرارة، فقد اكتسبت الشركة فهم عميق لمتطلبات القطاعات الصناعية المختلفة والتي تتطلب منتجات الأنابيب والأغلفة المستخدمة للعزل الكهربائي وتحديد الكابلات وتجميع الأسلاك وختم المتوافق مع المعايير البيئية ومتطلبات حماية المكونات الإلكترونية. وسواء كنتم بحاجة إلى أنابيب عازلة كهربائية أو أنابيب ربط الأسلاك أو ملحقات كابلات الانكماش الحراري أو غيرها من منتجات أنابيب التطبيقات الكهربائية ومنتجات تحديد الكابلات، فإن الشركة هي المصدر الموثوق والخيار الأفضل لتلبية متطلباتكم من منتجات الأنابيب القابلة للتقلص بالحرارة. كما توفر الشركة أيضاً خدمات التصنيع المخصص حسب الطلب مثل القطع والطباعة والتغليف لتوفير الوقت والتكلفة، حتى تتمكن من قطع أنابيب الانكماش الحراري وطباعتها وتعبئتها حسب الطلب.

المنتجات
القطاعات الصناعية التي تخدمها الشركة
منتجات أخرى
أنابيب الانكماش الحراري للاستخدامات الطبية أنابيب الانكماش الحراري للاستخدامات الطبية

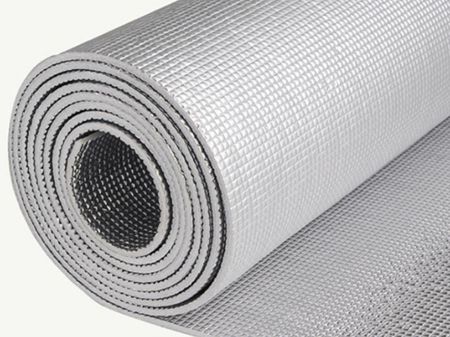

فوم عازل XPE فوم عازل XPE
