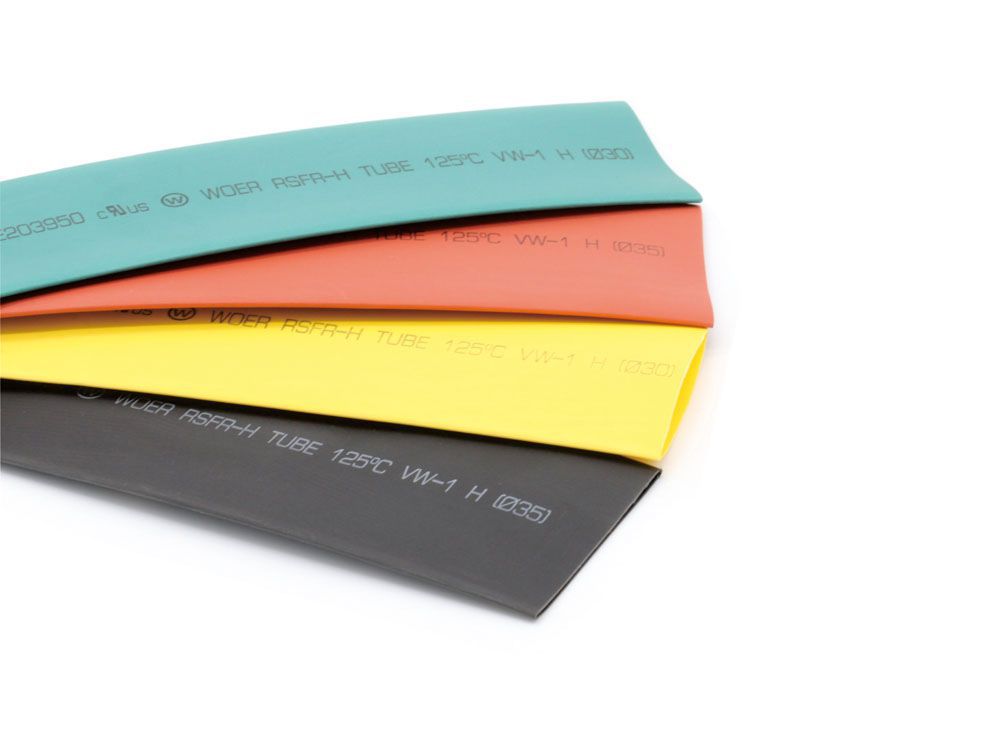

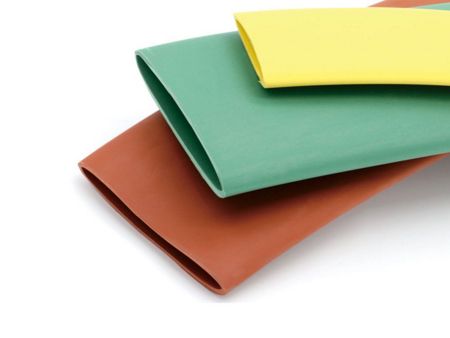

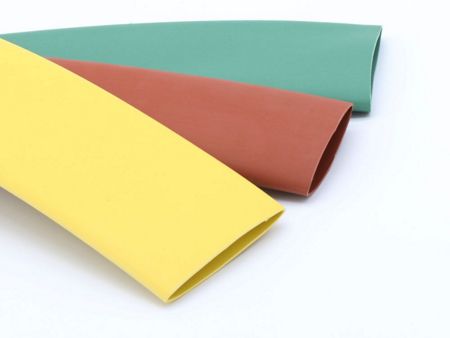

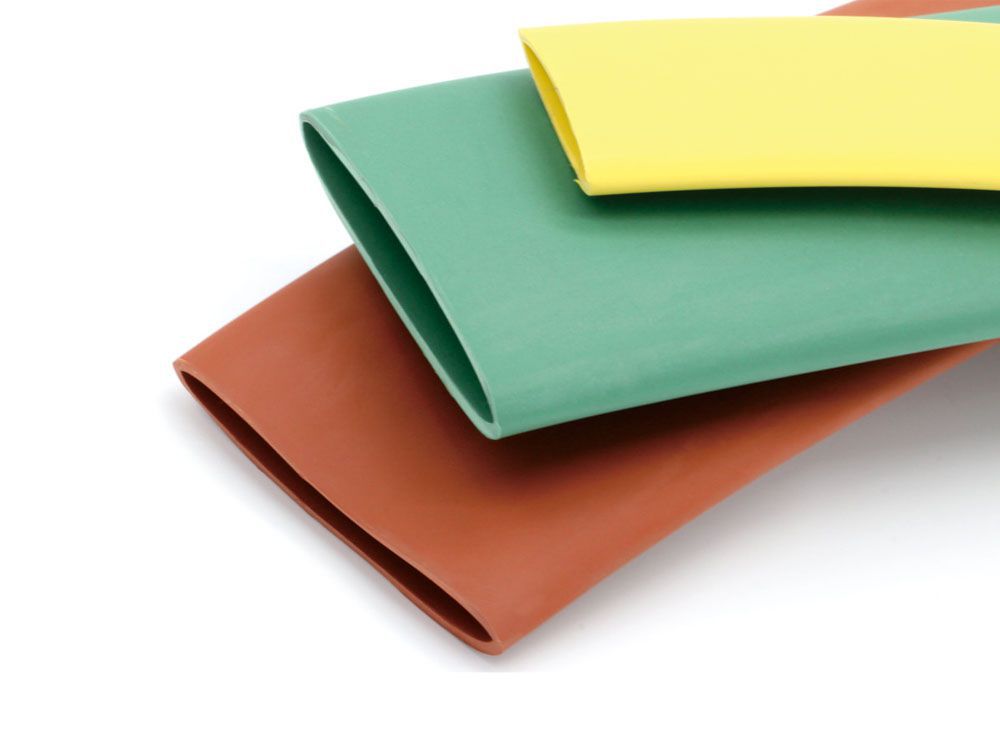

أنابيب الانكماش الحرارية أحادية الجدار (بطبقة واحدة)
Single Wall Heat Shrink Tubing, WMPG
موديل: WMPG
أنابيب تتقلص بالحرارة بطبقة واحدة، أنابيب تغليف عازلة، غلاف أنبوبي عازل لقضيب التوصيل/ التوزيع (بسبار)
تُصنع أنابيب العزل من سلسلة WMPG والتي تنكمش بالحرارة من البولي أوليفين المتقاطع، حيث إنه مثالي لقضبان التوصيل المصنوعة من النحاس أو الألومنيوم في أجهزة السويتش جير (القواطع الكهربائية) والمحطات الفرعية، مما يوفر العزل والحماية ضد الماس الكهربائي والتسرب الكهربائي. كما تتوفر خيارات ألوان مختلفة لتمييز لون قضيب التوزيع (بسبار).
الميزات
- معدل الانكماش: 2:1
- مصنوع من: البولي أوليفين
- عزل وحماية قضيب التوصيل في السويتش جير والمحطات الفرعية
- تتوافق مع RoHS
- درجة حرارة الانكماش: تبدأ عند 70 درجة مئوية والانكماش الكامل عند 125 درجة مئوية
- اللون: أصفر، أحمر، أخضر، أزرق، أود
- العزل الكهربائي لقضبان التوصيل
- للحماية ضد قصر الدارة الكهربائية والتسرب الكهربائي الذي قد يحدث بسبب الحشرات الصغيرة
- تقليل من خلوص القضبان
- تمييز لون البسبار (قضيب التوصيل/ التوزيع)
| الخاصية | طريقة الاختبار | التعبئة المعيارية |
| قو ة الشد (MPa) | GB/T1040 | ≥8 |
| نسبة الاستطالة النهائية (استطالة قصوى) % | GB/T1040 | ≥300 |
| قوة الشد بعد التعتيق بالحرارة (التقادم الحراري) (MPa) | GB/T1040, GB/T7141 | ≥6.4 (130℃, 168hr) |
| الاستطالة القصوى بعد التعتيق بالحرارة (التقادم الحراري) (%) | GB/T1040, GB/T7141 | ≥100 (130℃, 168hr) |
| الصلابة ( فئة A) | GB 2411 | ≤90 |
| قوة العزل الكهربائي (kV/mm) | IEC 60243 | ≥25 |
| المقاومة الحجمية (المقاومة الكهربائية النوعية) (Ω.cm) | IEC 60093 | ≥1×10 |
| ثابت العزل الكهربائي | IEC 60250 | ≤3.0 |
| انكماش طولي | ASTM-D-2671 | ≤10% |
| الانحراف (اختلاف المركز) | ASTM-D-2671 | ≤30%(10kV); ≤50%(35kV) |
| نسبة امتصاص الماء (%) | ISO 62 | ≤0.5 |
| القابلية للاشتعال (مؤشر الاوكسجين) | ISO 4589 | ≥28 |
سلسلة 1kV WMPG
| كود الطلب | عرض البسبار (مربع) (مم) | عند الإمداد (قبل الانكماش) | بعد المعالجة (بعد الانكماش) | التعبئة المعيارية (م/ لفة) | ||
| أدنى قطر داخلي (mm) | سماكة الجدار (الطبقة) | أقصى قطر داخلي (mm) | سماكة الجدار (الطبقة) | |||
| 1kV WMPG 30/15 | 30 | 31.5±1.0 | 0.50±0.15 | ≤15 | 0.95±0.15 | 50 |
| 1kV WMPG 35/18 | 35 | 36.5±1.5 | 0.50±0.15 | ≤18 | 1.00±0.15 | 50 |
| 1kV WMPG 40/20 | 40 | 41.5±1.5 | 0.55±0.15 | ≤20 | 1.00±0.15 | 50 |
| 1kV WMPG 45/23 | 45 | 46.5±1.5 | 0.55±0.15 | ≤23 | 1.00±0.15 | 25 |
| 1kV WMPG 50/25 | 50 | 51.0±2.0 | 0.55±0.15 | ≤25 | 1.00±0.15 | 25 |
| 1kV WMPG 60/30 | 60 | 60.0±3.0 | 0.60±0.20 | ≤30 | 1.30±0.20 | 25 |
| 1kV WMPG 65/33× | 60 | 65.0±3.0 | 0.60±0.20 | ≤33 | 1.30±0.20 | 25 |
| 1kV WMPG 70/35 | 70 | 70.0±3.0 | 0.65±0.20 | ≤35 | 1.30±0.20 | 25 |
| 1kV WMPG 75/38× | 75 | 75.0±3.0 | 0.65±0.20 | ≤38 | 1.30±0.20 | 25 |
| 1kV WMPG 80/40 | 80/100 | 80.0±3.0 | 0.65±0.20 | ≤40 | 1.46±0.20 | 25 |
| 1kV WMPG 85/43× | 80/100 | 85.0±3.0 | 0.65±0.20 | ≤43 | 1.46±0.20 | 25 |
| 1kV WMPG 90/45 | 100 | 90.0±4.0 | 0.65±0.20 | ≤45 | 1.46±0.20 | 25 |
| 1kV WMPG 100/50 | 100/120 | 100.0±4.0 | 0.65±0.20 | ≤50 | 1.46±0.20 | 25 |
| 1kV WMPG 120/60 | 150 | 120.0±4.0 | 0.65±0.20 | ≤60 | 1.46±0.20 | 25 |
| 1kV WMPG 150/75 | 180 | 150.0±4.0 | 0.65±0.20 | ≤75 | 1.46±0.20 | 25 |
| 1kV WMPG 180/90 | أقصى | 180.0±4.0 | 0.65±0.20 | ≤90 | 1.46±0.20 | 25 |
| 1kV WMPG 210/105× | أقصى | 210.0±4.0 | 0.65±0.20 | ≤105 | 1.46±0.20 | 25 |
| 1kV WMPG 230/115× | أقصى | 230.0±4.0 | 0.65±0.20 | ≤115 | 1.46±0.20 | 25 |
| 1kV WMPG 250/125× | أقصى | 250.0±5.0 | 0.65±0.20 | ≤125 | 1.46±0.20 | 25 |
| 1kV WMPG 300/150× | أقصى | 300.0±5.0 | 0.65±0.20 | ≤150 | 1.46±0.20 | 25 |
سلسلة 10kV WMPG
| كود الطلب | عرض البسبار (مربع) (مم) | عند الإمداد (قبل الانكماش) | بعد المعالجة (بعد الانكماش) | التعبئة المعيارية (م/ لفة) | ||
| أدنى قطر داخلي (mm) | سماكة الجدار (الطبقة) | أقصى قطر داخلي (mm) | سماكة الجدار (الطبقة) | |||
| 10kV WMPG 15/8 | 15/12 | 15.0±0.8 | 1.20±0.30 | ≤8 | 2.10±0.30 | 25 |
| 10kV WMPG 20/10 | 20/15 | 20.0±0.8 | 1.20±0.30 | ≤10 | 2.10±0.30 | 25 |
| 10kV WMPG 25/12 | 25/18 | 25.0±0.8 | 1.20±0.30 | ≤12 | 2.10±0.30 | 25 |
| 10kV WMPG 30/15 | 30/20 | 30.0±0.8 | 1.20±0.30 | ≤15 | 2.10±0.30 | 25 |
| 10kV WMPG 40/20 | 40/30 | 40.0±1.0 | 1.20±0.30 | ≤20 | 2.30±0.30 | 25 |
| 10kV WMPG 50/25 | 50/35 | 50.0±2.0 | 1.20±0.30 | ≤25 | 2.30±0.30 | 25 |
| 10kV WMPG 60/30 | 60/45 | 60.0±3.0 | 1.20±0.30 | ≤30 | 2.30±0.30 | 25 |
| 10kV WMPG 65/33× | 65/45 | 65.0±3.0 | 1.20±0.30 | ≤33 | 2.30±0.30 | 25 |
| 10kV WMPG 70/35 | 70/50 | 70.0±3.0 | 1.20±0.30 | ≤35 | 2.30±0.30 | 25 |
| 10kV WMPG 75/38× | 75/50 | 75.0±3.0 | 1.20±0.30 | ≤38 | 2.30±0.30 | 25 |
| 10kV WMPG 80/40 | 80/55 | 80.0±3.0 | 1.20±0.30 | ≤40 | 2.30±0.30 | 25 |
| 10kV WMPG 85/43× | 80/65 | 85.0±3.0 | 1.20±0.30 | ≤43 | 2.40±0.30 | 25 |
| 10kV WMPG 100/50 | 100/75 | 100.0±4.0 | 1.20±0.30 | ≤50 | 2.40±0.30 | 25 |
| 10kV WMPG 120/60 | 120/85 | 120.0±4.0 | 1.20±0.30 | ≤60 | 2.40±0.30 | 25 |
| 10kV WMPG 150/75 | 150/105 | 150.0±4.0 | 1.20±0.30 | ≤75 | 2.40±0.30 | 25 |
| 10kV WMPG 180/90 | 180/120 | 180.0±5.0 | 1.20±0.30 | ≤90 | 2.40±0.30 | 25 |
| 10kV WMPG 210/105× | 210/140 | 210.0±5.0 | 1.20±0.30 | ≤105 | 2.40±0.30 | 20 |
| 10kV WMPG 230/115 | 230/150 | 230.0±5.0 | 1.20±0.40 | ≤115 | 2.40±0.30 | 20 |
| 10kV WMPG 250/125× | 250/180 | 250.0±5.0 | 1.20±0.40 | ≤125 | 2.40±0.30 | 20 |
| 10kV WMPG 300/150× | 300/210 | 300.0±5.0 | 1.20±0.40 | ≤150 | 2.40±0.30 | 15 |
سلسلة 20kV WMPG
| كود الطلب | عرض البسبار (مربع) (مم) | عند الإمداد (قبل الانكماش) | بعد المعالجة (بعد الانكماش) | التعبئة المعيارية (م/ لفة) | ||
| أدنى قطر داخلي (mm) | سماكة الجدار (الطبقة) | أقصى قطر داخلي (mm) | سماكة الجدار (الطبقة) | |||
| 20kV WMPG 15/8 | 15/12 | 15.0±0.8 | 1.30±0.30 | ≤8 | 2.50±0.20 | 25 |
| 20kV WMPG 20/10 | 20/15 | 20.0±0.8 | 1.30±0.30 | ≤10 | 2.50±0.20 | 25 |
| 20kV WMPG 25/13 | 25/18 | 25.0±0.8 | 1.30±0.30 | ≤13 | 2.50±0.20 | 25 |
| 20kV WMPG 30/15 | 30/20 | 30.0±0.8 | 1.30±0.30 | ≤15 | 2.50±0.20 | 25 |
| 20kV WMPG 40/20 | 40/30 | 40.0±1.0 | 1.40±0.40 | ≤20 | 2.80±0.30 | 25 |
| 20kV WMPG 50/25 | 50/35 | 50.0±2.0 | 1.40±0.40 | ≤25 | 2.80±0.30 | 25 |
| 20kV WMPG 60/30 | 60/45 | 60.0±3.0 | 1.40±0.40 | ≤30 | 2.80±0.30 | 25 |
| 20kV WMPG 65/33× | 65/45 | 65.0±3.0 | 1.40±0.40 | ≤33 | 2.80±0.30 | 25 |
| 20kV WMPG 70/35 | 70/50 | 70.0±3.0 | 1.40±0.40 | ≤35 | 2.80±0.30 | 25 |
| 10kV WMPG 75/38 | 75/50 | 75.0±3.0 | 1.40±0.40 | ≤38 | 2.80±0.30 | 25 |
| 20kV WMPG 80/40 | 80/55 | 80.0±3.0 | 1.40±0.40 | ≤40 | 2.80±0.30 | 25 |
| 20kV WMPG 85/43× | 80/65 | 85.0±3.0 | 1.40±0.40 | ≤43 | 2.80±0.30 | 25 |
| 20kV WMPG 100/50 | 100/75 | 100.0±4.0 | 1.40±0.40 | ≤50 | 2.80±0.30 | 25 |
| 20kV WMPG 120/60 | 120/85 | 120.0±4.0 | 1.40±0.40 | ≤60 | 2.80±0.30 | 25 |
| 20kV WMPG 150/75 | 150/105 | 150.0±4.0 | 1.40±0.40 | ≤75 | 2.80±0.30 | 25 |
| 20kV WMPG 180/90 | 180/120 | 180.0±5.0 | 1.40±0.40 | ≤90 | 2.80±0.30 | 25 |
| 20kV WMPG 210/105× | 210/140 | 210.0±5.0 | 1.40±0.40 | ≤105 | 2.80±0.30 | 20 |
| 20kV WMPG 230/115× | 230/150 | 230.0±5.0 | 1.40±0.40 | ≤115 | 2.80±0.30 | 20 |
سلسلة 35kV WMPG
| كود الطلب | عرض البسبار (مربع) (مم) | عند الإمداد (قبل الانكماش) | بعد المعالجة (بعد الانكماش) | التعبئة المعيارية (م/ لفة) | ||
| أدنى قطر داخلي (mm) | سماكة الجدار (الطبقة) | أقصى قطر داخلي (mm) | سماكة الجدار (الطبقة) | |||
| 35kV WMPG 30/15 | 30 | 30.0±1.0 | 1.90±0.50 | ≤15 | 4.00±0.30 | 15 |
| 35kV WMPG 35/18 | 30/40 | 35.0±1.0 | 1.90±0.50 | ≤18 | 4.00±0.30 | 15 |
| 35kV WMPG 40/20 | 40 | 40.0±1.0 | 1.90±0.50 | ≤20 | 4.00±0.30 | 15 |
| 35kV WMPG 50/25 | 50 | 50.0±2.0 | 1.90±0.50 | ≤25 | 4.00±0.30 | 15 |
| 35kV WMPG 60/30 | 60 | 60.0±2.0 | 1.90±0.50 | ≤30 | 4.00±0.30 | 15 |
| 35kV WMPG 65/33× | 60/70 | 65.0±2.0 | 1.90±0.50 | ≤33 | 4.00±0.30 | 15 |
| 35kV WMPG 70/35 | 70 | 70.0±2.0 | 1.90±0.50 | ≤35 | 4.00±0.30 | 15 |
| 35kV WMPG 75/38× | 70/80 | 75.0±2.0 | 1.90±0.50 | ≤38 | 4.00±0.30 | 15 |
| 35kV WMPG 80/40 | 80/100 | 80.0±4.0 | 1.90±0.50 | ≤40 | 4.00±0.30 | 15 |
| 35kV WMPG 100/50 | 100/120 | 100.0±4.0 | 1.90±0.50 | ≤50 | 4.00±0.30 | 15 |
| 35kV WMPG 120/60 | 150 | 120.0±4.0 | 1.90±0.50 | ≤60 | 4.00±0.30 | 15 |
| 35kV WMPG 150/75 | 180 | 150.0±4.0 | 1.90±0.50 | ≤75 | 4.00±0.30 | 15 |
| 35kV WMPG 180/90* | أقصى | 180.0±5.0 | 1.90±0.50 | ≤90 | 4.00±0.30 | 15 |
| 35kV WMPG 210/105* | أقصى | 210.0±5.0 | 1.90±0.50 | ≤105 | 4.00±0.30 | 15 |
| 35kV WMPG 230/115* | أقصى | 230.0±5.0 | 1.90±0.50 | ≤115 | 4.00±0.30 | 15 |
| 35kV WMPG 250/125* | أقصى | 250.0±5.0 | 1.90±0.50 | ≤125 | 4.00±0.30 | 15 |
| 35kV WMPG 300/150* | أقصى | 300.0±5.0 | 1.90±0.50 | ≤150 | 4.00±0.30 | 15 |
ملاحظة: القياس الموضح في الجدول مع علامة النجمة (*) ليس معياري
