أنابيب الانكماش الحرارية بجدار مزدوج (عازل بطبقتين)
Dual Wall Heat Shrink Tubing, SBRS-(3X)G
موديل: SBRS-(3X)G
أنابيب عازلة بطبقتين، الأنابيب المبطنة بالمادة اللاصقة، أنابيب لاصقة قابلة للتقلص بالحرارة، غلاف أنبوبي هيت شرينك

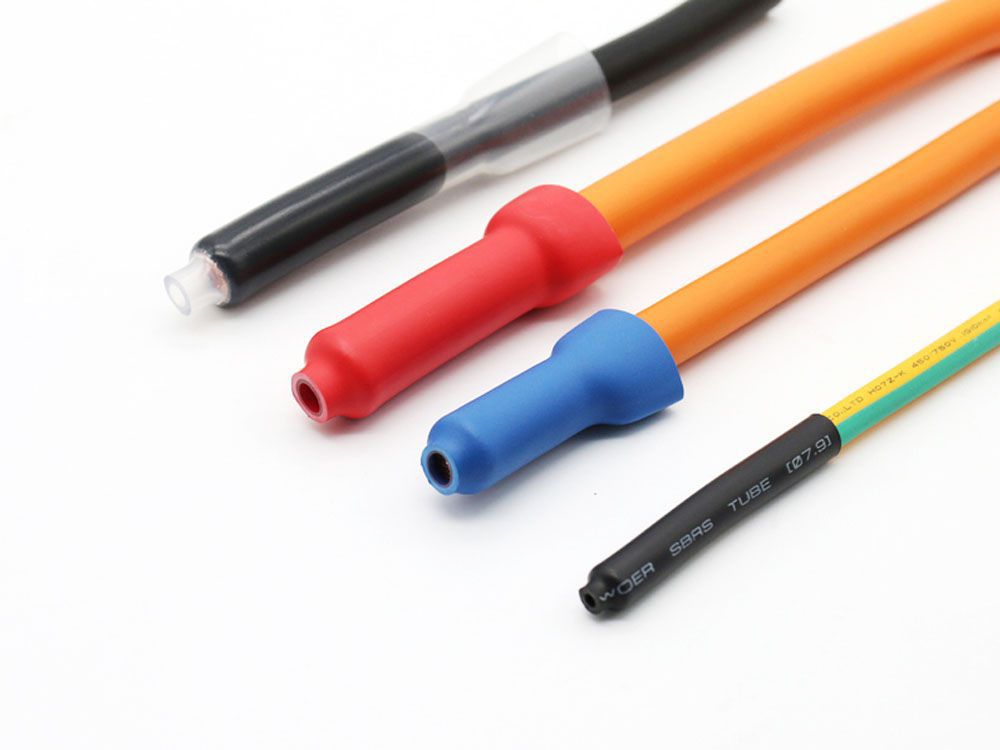

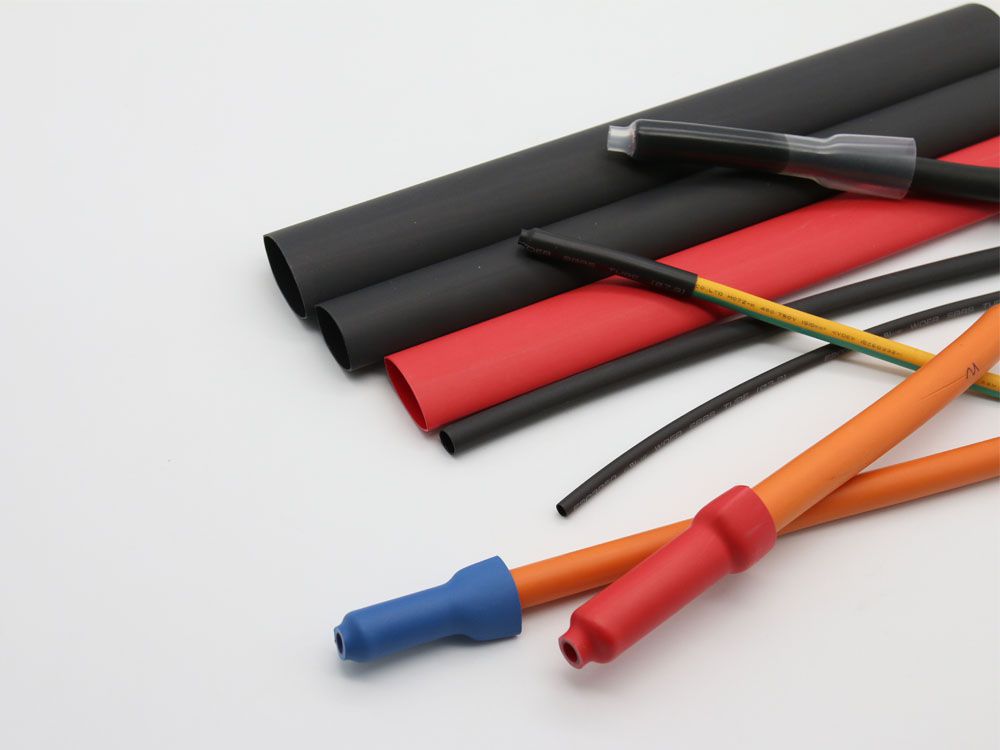

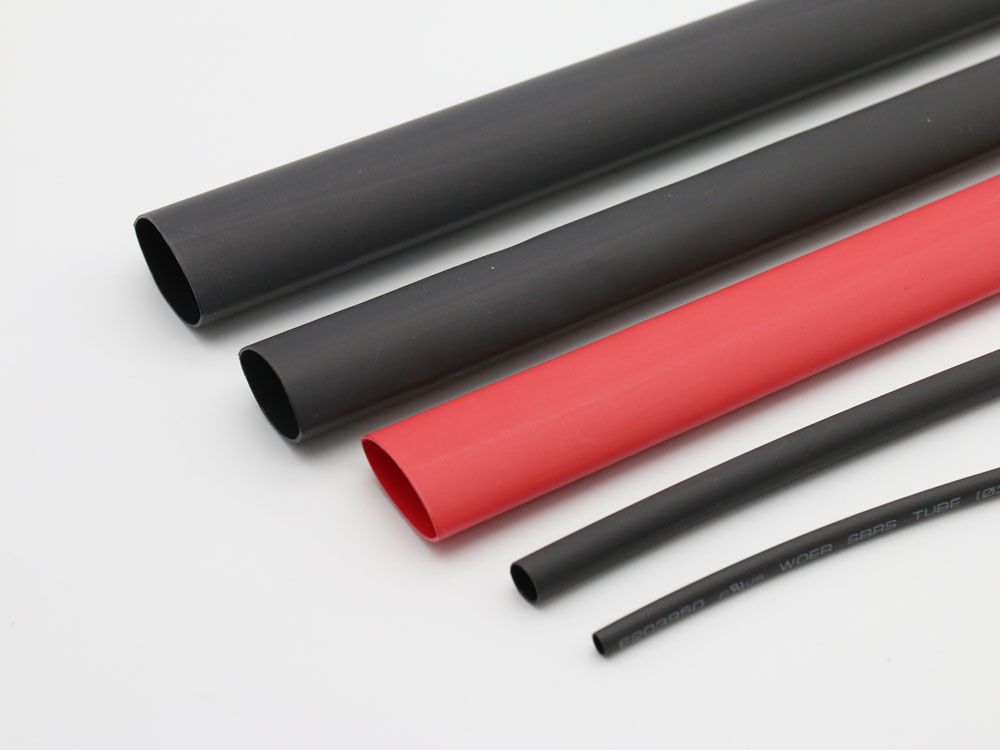

تُصنع أنابيب الانكماش الحراري العازلة بطبقتين سلسلة SBRS-(3X)G من بولي أوليفين وهي قابلة للتقلص بالحرارة مع القدرة على توفير الحماية من التآكل وتوفر عزل كهربائي ممتاز، حيث أنها مبطنة بالطبقة اللاصقة، كما توفر عزل ممتاز لتوصيلات الأسلاك وحزم تسخير الأسلاك والفواصل والتحويلات من الموصل إلى الكبل في السيارات والشبكات الكهربائية والأجهزة في التطبيقات البحرية وغيرها.
الميزات
- نسبة الانكماش 3:1
- انكماش طولي منخفض
- مثبطات اللهب (الغلاف الخارجي فقط)
- عازلة جداً للماء ومقومة للرطوبة والملوثات الأخرى
- درجة حرارة التشغيل المستمر: من 55 درجة تحت الصفر إلى 125 درجة مئوية فوق الصفر
- درجة حرارة الانكماش الكامل: ≥125 درجة مئوية
الخاصية | طريقة الاختبار | الأداء المثالي |
قو ة الشد (MPa) | ASTM D 2671 | ≥10.4 |
نسبة الاستطالة النهائية (استطالة قصوى) % | ASTM D 2671 | ≥300 |
قوة الشد بعد التعتيق بالحرارة (التقادم الحراري) (MPa) | UL224 158℃×168hr | ≥7.3 |
الاستطالة القصوى بعد التعتيق بالحرارة (التقادم الحراري) (%) | UL224 158℃×168hr | ≥200 |
قابلية الاشتعال | ASTM D 2671 B | تنطفئ ذاتياً خلال 30 ثانية |
قوة العزل الكهربائي (kV/mm) | IEC 60243 | ≥15 |
المقاومة الحجمية (المقاومة الكهربائية النوعية) (Ω.cm) | IEC 60093 | ≥1×1014 |
الخاصية | طريقة الاختبار | الأداء المثالي |
امتصاص الماء | ASTM D 570 | <0.2 |
نقطة التليين (℃) | ASTM E 28 | 95 |
قوة التقشير (PE) | ASTM D 1000 | 120N/25mm |
قوة التقشير (Al) | ASTM D 1000 | 80N/25mm |
القياس | عند الإمداد (قبل الانكماش) | بعد المعالجة (بعد الانكماش) | التعبئة المعيارية | |||
إنش | mm | القطر الداخلي (mm) | أقصى قطر داخلي (mm) | سماكة الجدار الكلية (mm) | سماكة الطبقة اللاصقة (مم) | طول البكرة أو اللفة (م/ لفة) |
3/32 | 2.4 | 2.4 | 0.8 | 0.80±0.30 | 0.40±0.20 | 200 |
1/8 | 3.2 | 3.2 | 1.0 | 0.90±0.30 | 0.40±0.20 | 200 |
3/16 | 4.8 | 4.8 | 1.6 | 1.05±0.30 | 0.40±0.20 | 100 |
1/4 | 6.4 | 6.4 | 2.2 | 1.25±0.30 | 0.45±0.20 | 100 |
5/16 | 7.9 | 7.9 | 2.7 | 1.35±0.30 | 0.50±0.20 | 100 |
3/8 | 9.5 | 9.5 | 3.2 | 1.45±0.30 | 0.50±0.20 | 50 |
1/2 | 12.7 | 12.7 | 4.2 | 1.65±0.30 | 0.50±0.20 | 1.22 أو 25 م/ لفة |
5/8 | 15 | 15 | 5.2 | 1.80±0.30 | 0.55±0.30 | 1.22 أو 25 م/ لفة |
3/4 | 19.1 | 19.1 | 6.3 | 1.95±0.30 | 0.60±0.30 | 1.22 أو 25 م/ لفة |
1 | 25.4 | 25.4 | 8.5 | 2.00±0.40 | 0.60±0.30 | 1.22 أو 25 م/ لفة |
1-1/4 | 30 | 30 | 10.2 | 2.15±0.40 | 0.65±0.30 | 1.22 أو 25 م/ لفة |
1-1/2 | 39 | 39 | 13.5 | 2.45±0.40 | 0.60±0.30 | 1.22 أو 25 م/ لفة |
2 | 50 | 50 | 17 | 2.75±0.40 | 0.75±0.30 | 1.22 أو 25 م/ لفة |
5/2 | 64 | 64 | 21 | 3.05±0.40 | 0.80±0.30 | 1.22 أو 25 م/ لفة |
3 | 75 | 75 | 25 | 3.05±0.40 | 1.05±0.40 | 1.22 أو 25 م/ لفة |
7/2 | 90 | 90 | 30 | 3.10±0.50 | 1.05±0.40 | 1.22 أو 25 م/ لفة |
4 | 100 | 100 | 34 | 3.10±0.50 | 1.05±0.40 | 1.22 أو 25 م/ لفة |
5 | 125 | 125 | 42 | 3.10±0.50 | 1.10±0.40 | 1.22 أو 25 م/ لفة |
