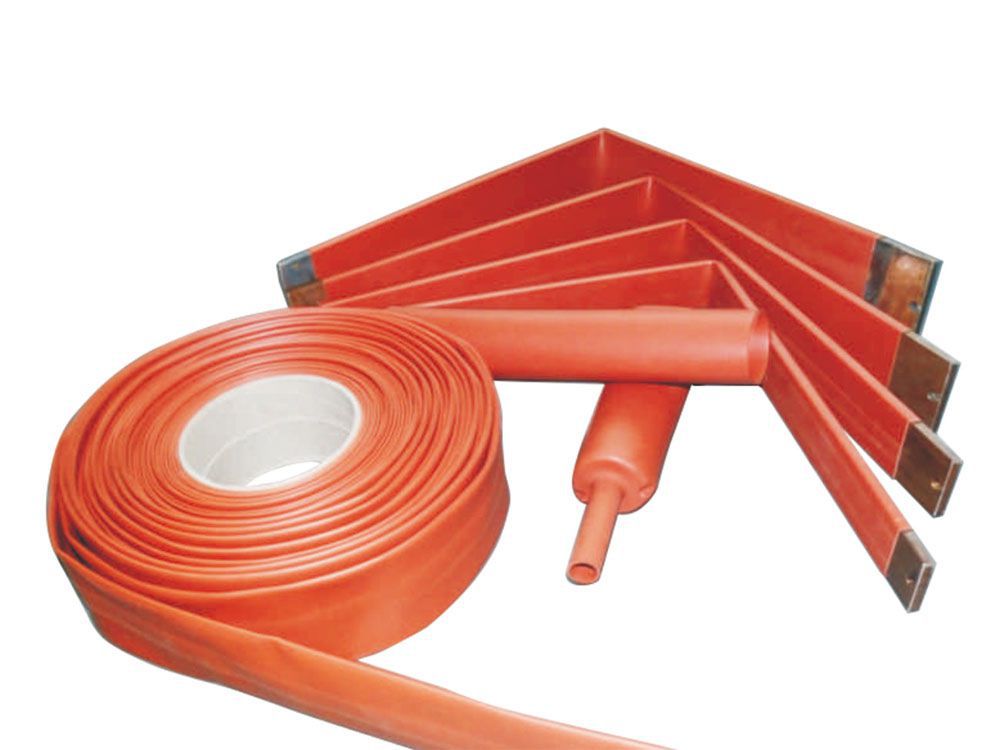

أنابيب الانكماش الحرارية أحادية الجدار (بطبقة واحدة)
Single Wall Heat Shrink Tubing, RSFRNH-BTM
موديل: RSFRNH-BTM
أنابيب تتقلص بالحرارة بطبقة واحدة، أنابيب تغليف عازلة، غلاف أنبوبي عازل صلب وذو جهد متوسط
يتكون الأنبوب سلسلة RSFRNH-BTM من مركبات إشعاع متصالبة خالية من الهالوجين، حيث يتميز هذا النوع من الأنابيب بمقاومة ممتازة للتتبع والانحناء، وتعزيز العزل لقضيب التوصيل في السويتش جير والمحطات الفرعية.
الميزات
- معدل الانكماش: 2:1 ( 3:1 متاح حسب الطلب)
- مقاومة للهب
- مضاد للتعقب
- خالي من الهالوجين
- تم اختباره وفقًا لمعايير IEC60684 للجهد المتوسط
- تطبيقات تصل إلى 35 كيلو فولت
- درجة حرارة التشغيل المستمر: من 40 درجة تحت الصفر إلى 110 درجة، يمكن تطبيقها عند 175 درجة
- درجة حرارة الانكماش: 120 درجة مئوية
- لعزل البسبار الكهربائي
- الحماية ضد ومضات (شرارة) كهربائية عرضية
- الحد من خلوص القضبان
| الخاصية | طريقة الاختبار | الأداء المعياري | الأداء المثالي |
| قو ة الشد (MPa) | IEC60684 | ≥8MPa | 10.5MPa |
| نسبة الاستطالة النهائية (استطالة قصوى) % | IEC60684 | ≥400% | 550% |
| قوة الشد بعد التعتيق بالحرارة (التقادم الحراري) (MPa) | 150℃× 168h | ≥5MPa | 9.5MPa |
| الاستطالة القصوى بعد التعتيق بالحرارة (التقادم الحراري) (%) | 150℃× 168h | ≥200% | 450% |
| صدمة حرارية | 225℃×4h | لا تصدع أو تشقق | لا تصدع أو تشقق |
| اختبار قابلية الاشتعال | IEC60684 | اجتاز | اجتاز |
| درجة حرارة منخفضة | -40℃×4h | لا ينكسر | لا ينكسر |
| طريقة الاختبار | الأداء المعياري | طريقة الاختبار | الأداء المثالي |
| قوة العزل الكهربائي (kV/mm) | IEC60684 | ≥20kV/mm | 23kV/mm |
| المقاومة الحجمية (المقاومة الكهربائية النوعية) (Ω.cm) | IEC60684 | ≥1×1013 Ω.cm | 2×1014 Ω.cm |
| التتبع (2.5kV، 60 دقيقة) | IEC60684 | لا تصدع أو تشقق | لا تصدع أو تشقق |
| القياس العادي (mm) | عند الإمداد (قبل الانكماش) | بعد المعالجة (بعد الانكماش) | التعبئة (م/ لوح) | |
| أقل قطر داخلي | القطر الداخلي | سماكة الجدار (الطبقة) | ||
| Ø20 | 20 | 6 | 2.20±0.3 | 25 |
| Ø28 | 28 | 9 | 2.60±0.3 | 25 |
| Ø33 | 33 | 10 | 2.80±0.3 | 25 |
| Ø40 | 40 | 12 | 2.80±0.3 | 25 |
| Ø45 | 45 | 14 | 3.00±0.3 | 25 |
| Ø55 | 55 | 16 | 3.00±0.3 | 25 |
| Ø65 | 65 | 19 | 3.00±0.3 | 25 |
| Ø75 | 75 | 22 | 3.00±0.3 | 25 |
| Ø85 | 85 | 25 | 3.20±0.3 | 25 |
| Ø95 | 95 | 30 | 3.20±0.3 | 25 |
| Ø115 | 115 | 34 | 3.30±0.3 | 25 |
| Ø130 | 130 | 36 | 3.30±0.3 | 25 |
| Ø160 | 160 | 50 | 3.30±0.3 | 25 |
| Ø180 | 180 | 56 | 3.30±0.3 | 25 |
إذا كانت لديكم أسئلة أو استفسارات حول منتجاتنا أو تريدون عرض سعر، فلا تترددوا في الاتصال بنا مباشرة وفي أي وقت.
